Passo a Passo para o Cálculo Hidráulico em Projetos de Sprinklers
O cálculo hidráulico é uma das etapas mais importantes em projetos de sistemas de chuveiros automáticos (sprinklers). Ele determina a vazão, pressão e dimensionamento de toda a rede, garantindo que, em caso de incêndio, a água chegue de forma eficaz ao ponto de combate.
A NBR 10897 e a IT-23/2025 do Corpo de Bombeiros de São Paulo trazem diretrizes claras para o cálculo hidráulico. Porém, quem está começando pode ficar confuso com tantos parâmetros, tabelas e fórmulas. Neste artigo, vamos simplificar esse processo com um passo a passo básico, para você entender como funciona e por onde começar.
1. Entenda as Exigências das Normas e Dados da Edificação
Antes de iniciar qualquer cálculo, é essencial ler e compreender as exigências das normas técnicas, especialmente a NBR 10897 e a IT-23/2025. Essas normas definem parâmetros mínimos de vazão, pressão e reserva técnica de incêndio que precisam ser respeitados.
Além disso, é necessário conhecer os dados reais da edificação, como altura, número de pavimentos, área construída, ocupação e riscos específicos. Esses fatores vão influenciar diretamente no tipo de sprinkler escolhido e no dimensionamento hidráulico.
Com todas essas informações em mãos, o projetista pode começar a definir o ponto de partida para os cálculos, como a escolha da bomba de incêndio, a tubulação adequada e o alcance dos sprinklers. É o primeiro passo para um projeto técnico e seguro.
2. Defina a Área de Projeto e a Demanda de Vazão
O segundo passo é determinar a área de projeto e a demanda de vazão do sistema de sprinklers. A área de projeto corresponde ao maior compartimento de risco ou à área de cobertura simultânea em caso de incêndio, considerando a possibilidade de propagação rápida do fogo.
A norma NBR 10897 traz tabelas que ajudam a identificar essa área, que varia conforme o risco (baixo, médio ou alto) e o tipo de ocupação. A partir daí, calcula-se a vazão mínima necessária para cobrir essa área com os sprinklers funcionando simultaneamente.
É fundamental lembrar que a vazão não pode ser estimada “de cabeça”. Ela precisa ser calculada com base nas fórmulas e coeficientes da norma, que levam em conta as características do ambiente e a densidade de aplicação de água.
3. Calcule as Perdas de Carga no Sistema
Depois de determinar a vazão mínima, é hora de calcular as perdas de carga que ocorrem ao longo do percurso da água, desde a bomba até os sprinklers. Essas perdas são causadas por fatores como altura manométrica, atrito nas tubulações e conexões e restrições nos pontos de consumo.
Para calcular essas perdas, usa-se geralmente a equação de Hazen-Williams, que relaciona a vazão, o diâmetro interno da tubulação e o coeficiente de rugosidade do material. Quanto maior a tubulação e mais curvas e conexões houver, maior será a perda de carga.
Esses cálculos são essenciais para garantir que a pressão no sprinkler mais desfavorável ainda atenda ao mínimo exigido (4 kgf/cm², segundo a IT-23/2025). Ignorar ou subestimar essas perdas pode comprometer a eficácia do sistema.
4. Dimensione as Tubulações e a Bomba de Incêndio
Com a vazão e as perdas de carga conhecidas, o próximo passo é dimensionar as tubulações e selecionar a bomba de incêndio adequada. As tubulações devem ser dimensionadas para minimizar as perdas e manter a pressão, garantindo que todos os sprinklers recebam água em quantidade e força suficientes.
A escolha da bomba de incêndio precisa levar em conta a vazão total exigida e a altura manométrica total, incluindo o desnível entre o reservatório e os pontos mais altos. A bomba deve ter capacidade para atender essa demanda sem falhas, e a norma exige que o sistema tenha também uma bomba jockey para manter a linha pressurizada.
Essa etapa é crucial para garantir a conformidade com a IT-23/2025, que especifica testes de desempenho e a necessidade de painéis automáticos para acionar a bomba em caso de incêndio.
5. Elabore o Memorial de Cálculo e o Projeto Final
Uma vez definidos os diâmetros das tubulações, a bomba e as conexões, é hora de elaborar o memorial de cálculo hidráulico, que deve conter todas as informações detalhadas: parâmetros adotados, fórmulas usadas, resultados e justificativas técnicas.

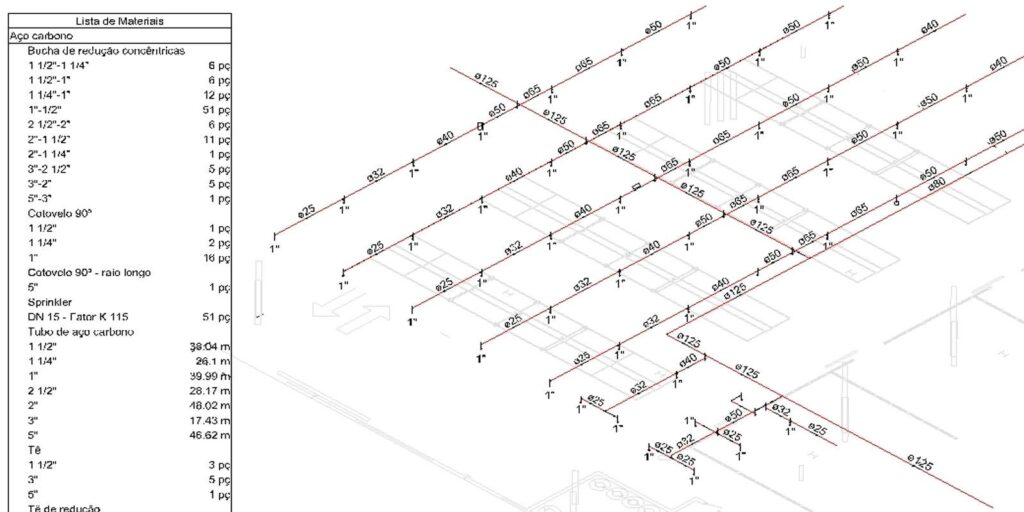

Esse memorial é exigido pelo Corpo de Bombeiros e demonstra que o sistema foi dimensionado de acordo com as normas e está apto a funcionar em uma emergência real. Junto com o memorial, deve-se apresentar a planta baixa com a rede de sprinklers, o isométrico e a ART (Anotação de Responsabilidade Técnica).
Um memorial claro e completo não só facilita a aprovação do projeto, mas também demonstra profissionalismo e conhecimento técnico, valorizando o trabalho do projetista.
6. Importância de Estudar e Dominar o Cálculo Hidráulico
O cálculo hidráulico pode parecer complicado no início, mas é um diferencial para quem quer atuar na área de prevenção contra incêndio com autoridade e segurança. Dominar essa etapa significa entregar projetos mais eficientes e aumentar as chances de aprovação no Corpo de Bombeiros.
Além disso, o cálculo hidráulico é essencial para garantir que, em caso de incêndio, o sistema de sprinklers funcione com rapidez e eficiência, protegendo vidas e patrimônios. Por isso, vale a pena estudar e praticar, buscando sempre as melhores referências técnicas.
