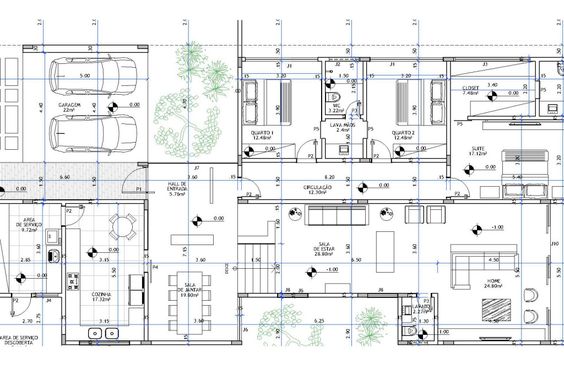

Como Analisar uma Planta Arquitetônica Antes de Começar o Projeto de PPCI
Receber a planta arquitetônica de uma edificação é normalmente um dos primeiros passos para começar um Projeto de Prevenção e Proteção Contra Incêndio (PPCI). Porém, um erro muito comum entre profissionais iniciantes é abrir o arquivo no AutoCAD e começar imediatamente a distribuir extintores, placas, luminárias, hidrantes e outros equipamentos.
Antes de desenhar qualquer medida de segurança, é necessário aprender a ler a arquitetura com os olhos de um projetista de incêndio. A planta precisa fornecer informações sobre áreas, pavimentos, acessos, escadas, circulação, ocupação dos ambientes e características que poderão interferir diretamente nas exigências do Corpo de Bombeiros.
Neste artigo, você vai aprender uma sequência prática para fazer essa análise inicial e transformar uma simples planta arquitetônica na base para o desenvolvimento de um projeto de PPCI.
1. Antes de Tudo: Verifique se a Planta Representa a Situação Real do Imóvel
O primeiro cuidado é descobrir se a planta arquitetônica recebida realmente representa a edificação existente. É relativamente comum receber arquivos produzidos anos atrás enquanto o imóvel já passou por reformas, ampliações, construção de mezaninos, fechamento de áreas ou alterações internas.
Por isso, compare a documentação com o levantamento realizado em campo. Confira paredes, portas, escadas, acessos, áreas externas, coberturas, depósitos, mezaninos e demais elementos relevantes. Quando houver divergências, elas devem ser identificadas antes de utilizar aquela arquitetura como base para o projeto.
Esse cuidado evita um problema sério: elaborar um PPCI tecnicamente coerente sobre uma arquitetura que não existe mais na prática. Mesmo que a distribuição dos equipamentos esteja correta no desenho, divergências entre projeto e realidade podem gerar retrabalho e problemas posteriores na regularização.
2. Identifique Áreas, Pavimentos e a Ocupação dos Ambientes
Com a arquitetura conferida, comece identificando a organização geral da edificação. Observe quantos pavimentos existem, quais são suas áreas, onde estão subsolos, mezaninos, coberturas, áreas técnicas e demais setores relevantes.
Depois, analise a utilização de cada ambiente. Não basta saber que determinada edificação é uma indústria, escola ou comércio. Dentro dela podem existir setores com características bastante diferentes: escritório administrativo, depósito, cozinha, produção, almoxarifado, estacionamento, auditório ou área de atendimento ao público.
Essa leitura será importante posteriormente para a classificação da edificação e identificação das medidas de segurança aplicáveis. O projetista precisa entender o imóvel antes de pensar nos equipamentos. A pergunta inicial não deve ser “onde vou colocar o extintor?”, mas sim “o que acontece em cada parte desta edificação?”.
3. Analise Acessos, Corredores, Portas, Escadas e Rotas de Saída
Depois de compreender a organização do imóvel, passe a observar como as pessoas circulam pela edificação e, principalmente, como conseguiriam abandoná-la em uma situação de emergência.
Identifique corredores, portas, escadas, rampas, acessos externos e saídas existentes. Observe também situações que possam dificultar o abandono, como corredores estreitos, mudanças de nível, caminhos excessivamente complexos ou ambientes que dependem da passagem por outros setores para alcançar uma saída.
Essa análise será posteriormente confrontada com os critérios técnicos aplicáveis às saídas de emergência, incluindo população, capacidade das saídas, larguras, distâncias de caminhamento e demais requisitos. Neste primeiro momento, entretanto, o objetivo é compreender visualmente como funciona o fluxo de abandono da edificação.
4. Procure Áreas de Maior Risco Dentro da Planta
Uma boa leitura arquitetônica também deve identificar os locais que merecem atenção especial do projetista. Depósitos, cozinhas profissionais, casas de máquinas, áreas elétricas, locais de armazenamento e determinados processos industriais são exemplos de ambientes que podem possuir características diferentes das demais áreas.
A planta, entretanto, nem sempre apresenta todas as informações necessárias para determinar o risco. Um ambiente identificado apenas como “depósito”, por exemplo, não informa ao projetista o que está armazenado, em qual quantidade ou de que maneira. Essas informações precisam ser confirmadas durante o levantamento técnico e junto ao responsável pela edificação.
Esse é um conceito importante para quem está aprendendo PPCI: a planta arquitetônica é uma fonte de informação, mas não substitui a investigação técnica. O projetista precisa combinar desenho, vistoria, informações operacionais e requisitos normativos para compreender corretamente o risco.
5. Faça uma Pré-Análise de Onde os Sistemas Poderão Ser Instalados
Depois de compreender a arquitetura, você já pode começar uma análise preliminar da implantação das medidas de segurança. Observe locais que poderão receber extintores, iluminação de emergência, sinalização, acionadores, detectores, hidrantes e outros elementos, conforme aquilo que vier a ser exigido para a edificação.
Se houver sistema de hidrantes, por exemplo, a arquitetura ajudará a entender os caminhos possíveis para a tubulação e a localização dos pontos de utilização. Em sistemas de sprinklers, será necessário observar elementos arquitetônicos e possíveis interferências. Para iluminação e sinalização, a compreensão das rotas de saída será essencial.
Mas existe uma regra importante: não dimensione os sistemas apenas porque existe espaço para instalá-los. Primeiro determine quais medidas são efetivamente exigidas e consulte os critérios técnicos correspondentes. A arquitetura ajuda a encontrar a solução; quem determina os requisitos são a regulamentação e as normas aplicáveis.
6. Transforme a Planta Arquitetônica em uma Base Organizada para o PPCI
Depois de concluir a análise, prepare o arquivo que será utilizado como base para o projeto. Remova informações desnecessárias, organize layers, confira escalas, identifique corretamente os ambientes e mantenha os elementos arquitetônicos necessários para compreensão do projeto.
A partir daí, crie uma lógica de trabalho. Você pode começar pelas rotas e saídas de emergência, avançar para extintores, iluminação e sinalização e, posteriormente, desenvolver os demais sistemas exigidos, como hidrantes, alarme, detecção ou sprinklers. A ordem pode variar conforme o projeto, mas trabalhar de forma organizada reduz erros e incompatibilidades.
O mais importante é compreender que desenhar um PPCI não significa simplesmente inserir símbolos sobre uma planta baixa. Cada símbolo representa uma decisão técnica que precisa ser sustentada pelas características da edificação e pelos requisitos aplicáveis. Quando você começa a enxergar a arquitetura dessa forma, começa também a desenvolver o verdadeiro raciocínio de um projetista.
Da Planta Arquitetônica ao Projeto de PPCI
Uma boa planta é apenas o ponto de partida. O que realmente diferencia o profissional é sua capacidade de interpretar a edificação, identificar os riscos, consultar as normas e transformar essas informações em soluções de segurança contra incêndio.
Esse raciocínio é desenvolvido com estudo e, principalmente, aplicação prática. Quanto mais projetos o profissional analisa, mais rapidamente consegue identificar os pontos que merecem atenção antes mesmo de começar o desenho.
